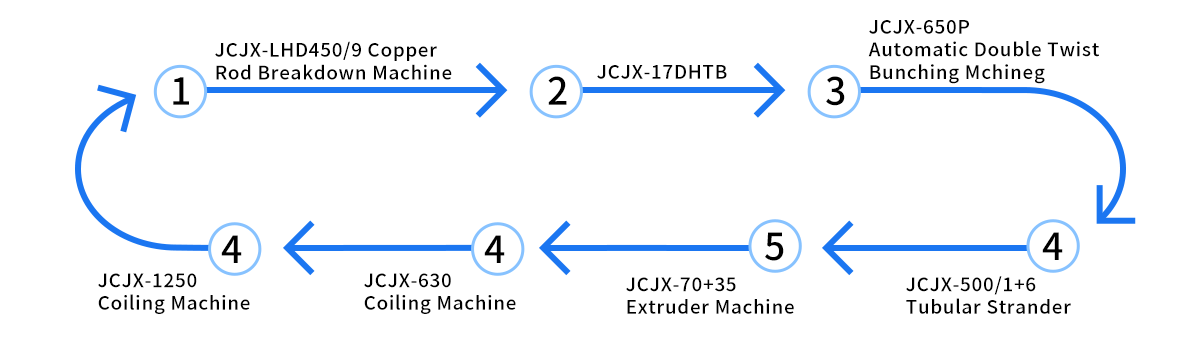

Există un total de șapte linii de producție, așa cum se arată în figura următoare:
1. JCJX-LHD450/9 Mașină de defalcare a tijei de cupru
2. JCJX-17DHTB
3. JCJX-650P Mașină de îmbinare automată cu dublu răsucire
4. JCJX-500/1 6 Strander Tubular
5. Mașină de extrudare JCJX-70 35
6. Mașină de bobinat JCJX-630
7. Mașină de bobinat JCJX-1250

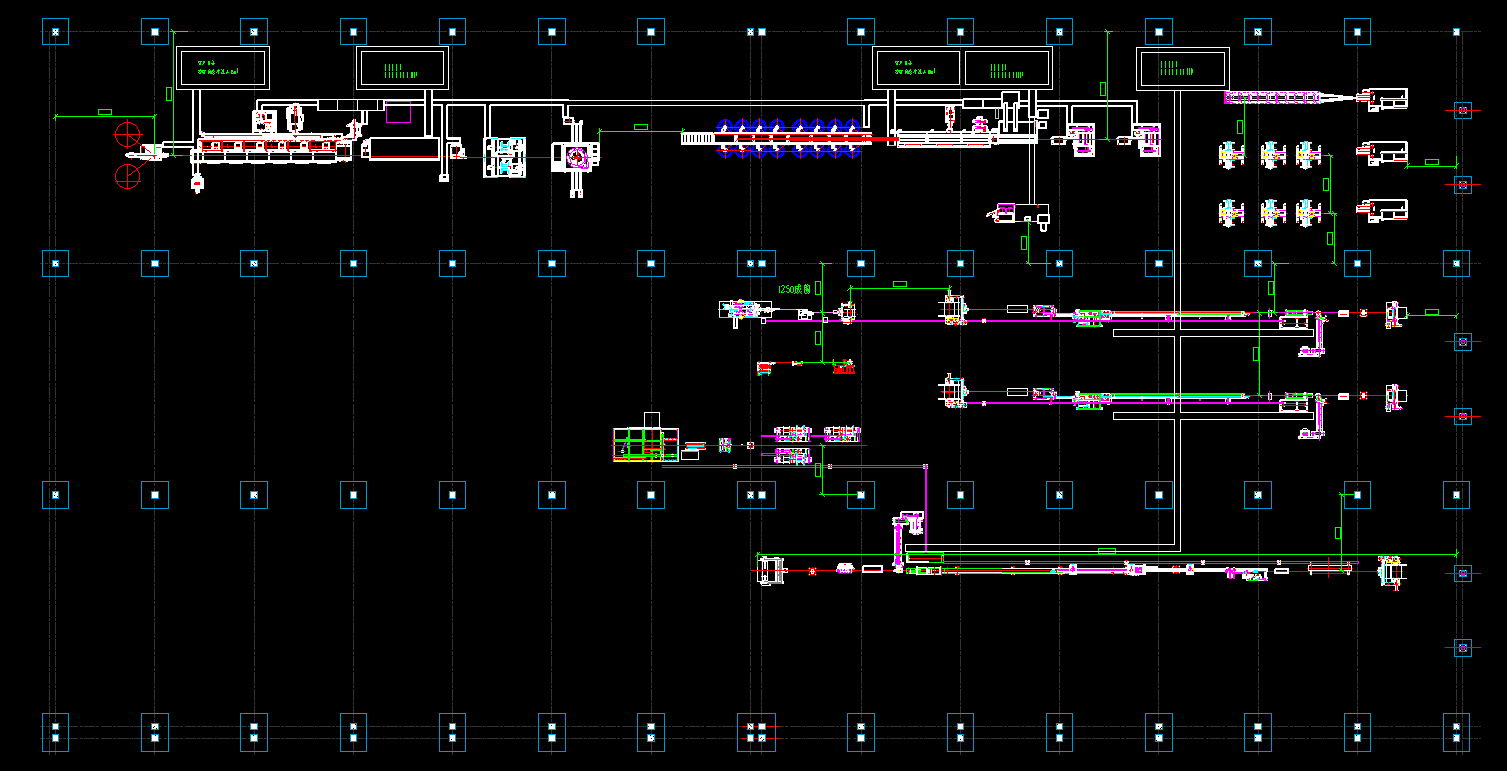

Desene de planificare a fabricii clientului

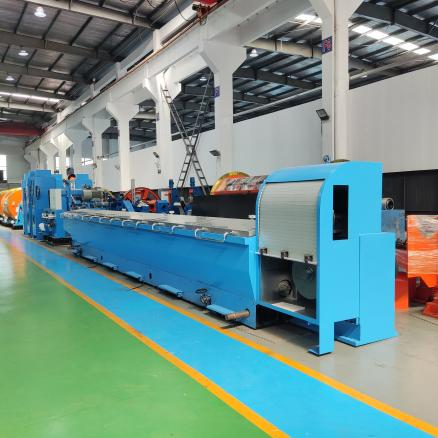

JCJX-LHD450/9

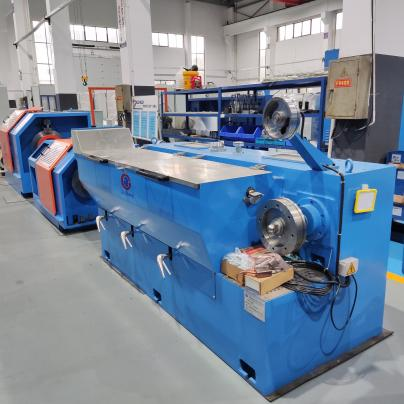

Mașina de defalcare a tijelor de cupru LHT450 este un echipament de desen care trage sârmă de cupru cu un diametru de la 8 mm la 1,2 mm-4,0 mm. Are un corp cutie de viteze din fontă, funcționează cu zgomot redus și este acoperit cu carbură de tungsten la suprafață.
Diametru maxim de intrare: Φ 8mm
Diametrul de ieșire: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Tip mașină | LHT450/13 | LHT450/11 | LHT450/9 |
| Diametrul maxim de intrare (mm) | φ8 | φ8 | φ8 |
| Diametru ieșire (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die Nr. | 13 | 11 | 9 |
| Max. viteza liniei (m/s) | 25 | 22 | 20 |
| Structura corpului | Turnat călcat |
| Tip transmisie | Prin unelte de șlefuit de înaltă precizie |
| Viteza fixă cabestan Dia. (mm) | Viteza fixă cabestan Dia. (mm) |
| Desen capstan | φ450 |
| Puterea motorului principal (KW) | Acoperit cu wolfram |
| Motor de cabestan cu viteză fixă (KW) | 280 |
| Tip de lubrifiere | 75 |
| Tip de lubrifiere | Imersiune |
| Echipament optional | 1. Dispozitiv de recoacere continuă 450T 2. Rake-up dublă 3. Coiler 4, preluare WS-1000 |
JCJX-17DHTB
Viteza de tragere este între mașinile de trefilare de mare viteză și viteză mică. Este echipat cu un dispozitiv de recoacere continuă, care poate efectua un tratament termic online pe sârmă în timpul procesului de tragere pentru a elimina întărirea prin muncă și a restabili plasticitatea metalului.
1. Sistem de control automat al tensiunii cu invertor dublu.
2. Unify 250 cadru principal din fontă, mașini de precizie, fără șoc.
3. Cabestan tratat cu wolfram rezistent la uzură.
4. Potrivit pentru un recoacetor continuu, o mașină de preluare cu și fără arbore și o mașină de bobinat.
| Tip mașină | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Diametrul admisiei (mm) | Φ3.5 |
| Diametru ieșire (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Mori nr. | 13 | 9 | 17 | 17 |
| Max. Viteza liniei (m/min) | 2000 | 1200 | 1800 | 1200 |
| Structura corpului | turnat călcat | | | |
| Raportul de alunecare al mașinii | 20% | 18% | 20% | 18% |
| Tip transmisie | 280 | 300 | 250 | 260 |
| Viteză fixă Cabstan Dia. (mm) | Prin unelte de șlefuit de înaltă precizie | Prin lanț |
| Puterea motorului de preluare (KW) | 11(15) | 11 |
| Tip de lubrifiere | Imersiune totală | Tip de pulverizare |
| Dimensiunea bobinei de preluare (mm) | Φ500/Φ630(Alezajul este Φ127mm) sau modificat după cerință |
| Echipament optional | 1. Dispozitiv de recoacere continuă 2. Bobinator |
| Dispozitiv de recoacere continuă online |
| Tip | 350T | 250T/B | 250T/A |
| Structura mașinii | Orizontală | Pe verticală | Pe verticală |
| Diametrul roții de recoacere (mm) | Φ350 | Φ250 | Φ250 |
| Diametru sârmă de recoacere (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Tip de protecție la recoacere | Abur sau azot |
| Tensiune de recoacere | 0-65V(DC) | 0-60V(DC) |
| Curent de recoacere | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

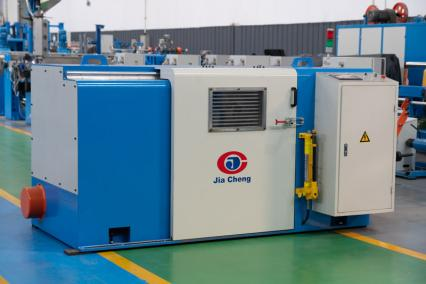

JCJX-650P Mașină de îmbinare automată cu dublu răsucire
Este adaptat pentru a răsuci sârma de cupru goală, sârmă acoperită cu staniu și sârmă lăcuită, care sunt mai mult de 7 fire. Frâna magnetică, care frânează automat când firul se rupe, adoptă un tip de ambreiaj cu pulbere magnetică. (ieșire de control PLC).
1. Transductorul adoptă marca INOVANCE, Rulmenții sunt mărci importate.
2. Motorul adoptă marca națională de primă clasă
3. Tensiune joasă pornit-oprit, frână adoptă brandul de calitate superioară acasă și în străinătate.
| Tip mașină | JCJX-300P | JCJX-500P | JCJX-500PB |
| Utilizați | Pentru strângerea a 7 cupru goale, sârmă cositorită, sârmă emailată |
| Tip control | Controlul invertorului PLC HMI |
| Suprafața secțiunii de răsucire (mm2) | 0,035-0,45 | 0,05-2,50 | 0.05-4.00 |
| Diametrul firului de cupru (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Pas de răsucire (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Direcția de răsucire | S sau Z |
| Tensiune de preluare | Tensiune controlată de ambreiaj magnetic |
| Viteza maximă a arborelui principal (r/min) | 3000 | 3000 | 2500 |
| Tip de traversare | Transversale și distanța pot fi reglate prin rulment transversal |
| Ungerea rulmenților | Mamelon de lubrifiere cu ulei de temperatură ridicată | Lubrifiere cu ulei subțire, răcire prin circulație |
| Tipul de încărcare și descărcare a bobinei | Tip hidraulic |
| Max. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Unitate de oprire automată | Oprire automată în timp ce atinge lungimea setării și firul rupt în interior și în exterior |
| Frână | Frână magnetică |
| Puterea motorului (kw) | 4 | 5.5 | 5.5 |
| Înălțimea centrului arborelui principal (mm) | 630 | 700 | 700 |

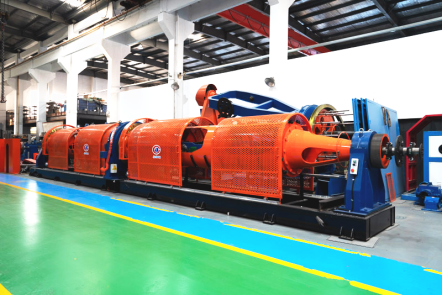

JCJX-500/1 6 Strander Tubular
Mașina este folosită pentru a face sârmă de cupru, sârmă de aluminiu cu miez de oțel și frânghie din oțel. Poate fi, de asemenea, utilizată pentru sârmă de oțel și sârmă izolată.
În funcție de diferite modele, poate fi selectat diametrul exterior maxim de răsucire: 12 mm și 15m. În funcție de diferite modele, intervalul de pas de răsucire este 20~181, 20~331, 36~274
1. Operați convenabil, controlul invertorului PLC HMI.
2. Cost redus și eficiență ridicată.
3. Viteză mare, capacitate mare.
4. Această mașină este folosită pentru a face sârmă de cupru, sârmă de aluminiu cu miez de oțel și frânghie de oțel. Poate fi, de asemenea, utilizată pentru sârmă de oțel și sârmă izolată.
| Tip mașină | tip 400 | tip 500 | tip 630 |
| Un singur diametru al firului de cupru | Ø1,0-2,5mm | Ø 1,3-4,5mm |
| Un singur diametru de sârmă de oțel | Ø1,5-3,0 | Ø1,3-3,5mm |
| Un singur diametru de sârmă de aluminiu | Ø1,5-4,0mm | Ø1,8-5mm |
| Diametru max. | 12mm | 15 mm |
| Gama de pas | 20-181 mm | 20-331 mm | 36-274mm |
| Viteza de rotire a tubului | 700r/min | Tip rulment mare 600r/min | Tip rulment mare 500r/min |
| Roata de sustinere 500r/min | Roata de sustinere 350r/min |
| Diametrul roții de tracțiune | Ø800 400 mm | Ø1250mm | Ø1250mm |
| Suveică de plată în interiorul șurubului | 400mm | 500 mm | 630 mm |
| Dimensiunea bobinei de preluare | PN800-1250mm | PN800-1600mm | PN1200-2000mm |
Mașină de extrudare JCJX-70 35
Design precis al șurubului, durabil, fără mucus, nu decolează cromul, schimbă rapid culoarea, cu capacitate mare, de înaltă calitate, concentricitatea firului este mai mare de 90%, cu precizie ridicată ± 0,03. Cu control PLC cu ecran tactil, operare ușoară, mai multă homomizare.

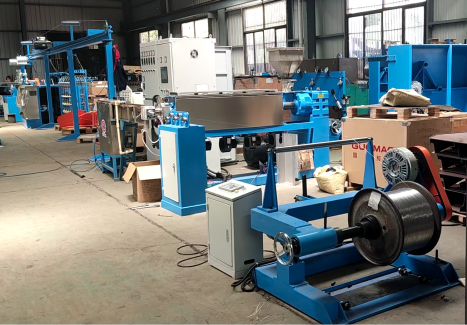

1. Utilizare: este folosit pentru izolarea cablurilor cu PVC, LDPE, NYLON, TPU.
2. Linia de producție constă în: plată, mașină principală, dulap principal, jgheab fix, tracțiune, preluare.
3. Piese opționale: omidă, mașină sclipitoare, indicator cu laser de testare a diametrului, șurub LSZH, preluare și amortizare tip portal, preluare și amortizare tip arbore final.
| Tip | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametru șurub (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Raport L/D șurub | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacitate de extrudare (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacitate de extrudare (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacitate de extrudare (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puterea motorului principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Putere totală | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametrul finisat (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensiunea bobinei de plată (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Puterea de plată | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tip unitate de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Omida | Capastan Omida |
| Puterea unității de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lungimea acumulatorului (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensiunea bobinei de preluare (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puterea de preluare | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Viteza liniei (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensiune (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Greutate (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

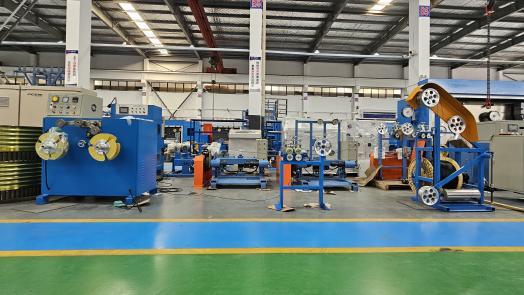

Mașină de bobinat JCJX-630/1250
Este folosit în principal pentru a rula rulouri lungi de fire sau cabluri în bobine pentru a facilita ambalarea, transportul și utilizarea ulterioară.
Caracteristica:
1. Tensiunea automată poate controla unitatea de plată, firele sunt aranjate perfect pe bobină.;
2. Adoptarea setului de plată automată, plata plății este în ordine.
3. Eficiență ridicată, în general, produce700 în 8 ore, ridică de trei ori.
| Model | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Gama de sârmă aplicabilă | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Traversând tensiunea | În mod automat |
| Viteza motor principal | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Se încarcă tipul de bobină | Tip pârghie | Tip electric | Tip electric |
| Modelul baverin de retribuție | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Atingând modelul | Diametrul exterior ≤320mm Diametrul interior 120 mm Latime 30-100 mm | Diametru exterior ≤600mm Diametrul interior 200300 mm Latime 60-150 mm 150-200 mm | 50-250 |
| Putere | 2,2kw | 3kw | 4kw |
| Structura contor contorului | Tip of wheel pressure | Tip roată dublă cu presiune aerului | Roată dublă tip cu presiune aerului |
| tip de inducție/ Precizia măsurării | Codificator rotativ/0,5% | Codificator rotativ/0,5% | Codificator rotativ/0,5% |
