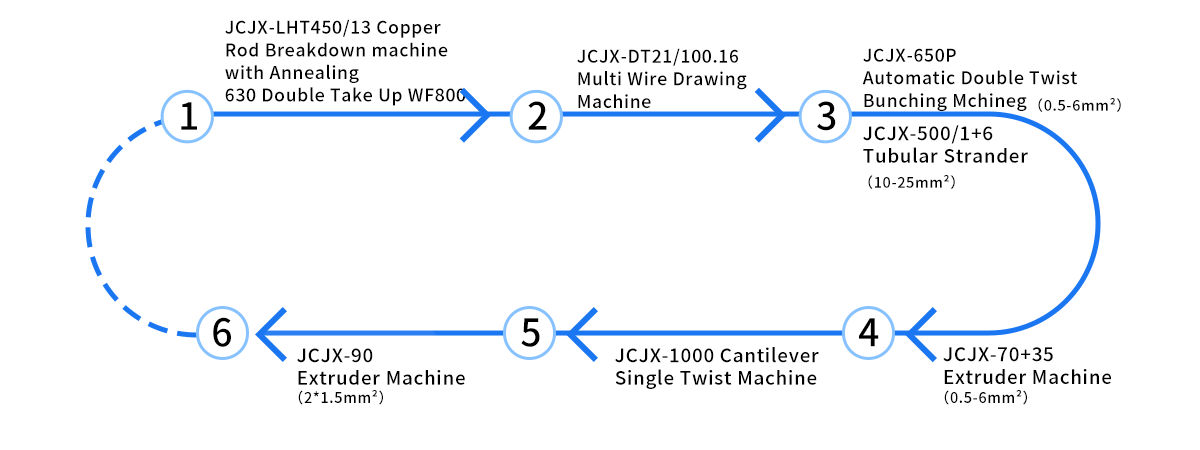

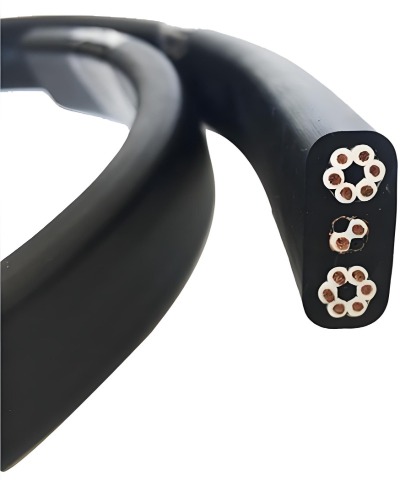

Designul general al echipamentului este următorul:
1. Mașină de defalcare a tijei de cupru LHT450/13 cu recoacere Desen de la sârmă de cupru de 8 mm la 1,2-3,5 mm
2. JCJX-DT21/100.16 Mașină de trefilare cu mai multe fire Produceți fire fine de 0,15-0,5 mm
3. JCJX-650P Mașină de îmbinare automată cu dublu răsucire Răsuciți 19-84 fire pentru a produce conductori răsucite moi de 0,5-6 mm² metri pătrați
4. Mașină de extrudare JCJX-70 35 Extrudarea izolației pentru 0,5-6 fire pătrate
5. JCJX-1000 Cantilever Single Twist Machine Fire cu 2-5 miezuri izolate
6. Mașină de extrudare JCJX-90 Oferiți o manta de protecție pentru cablul cu 2-5 miezuri și 2 * 1,5 mm2 fir plat

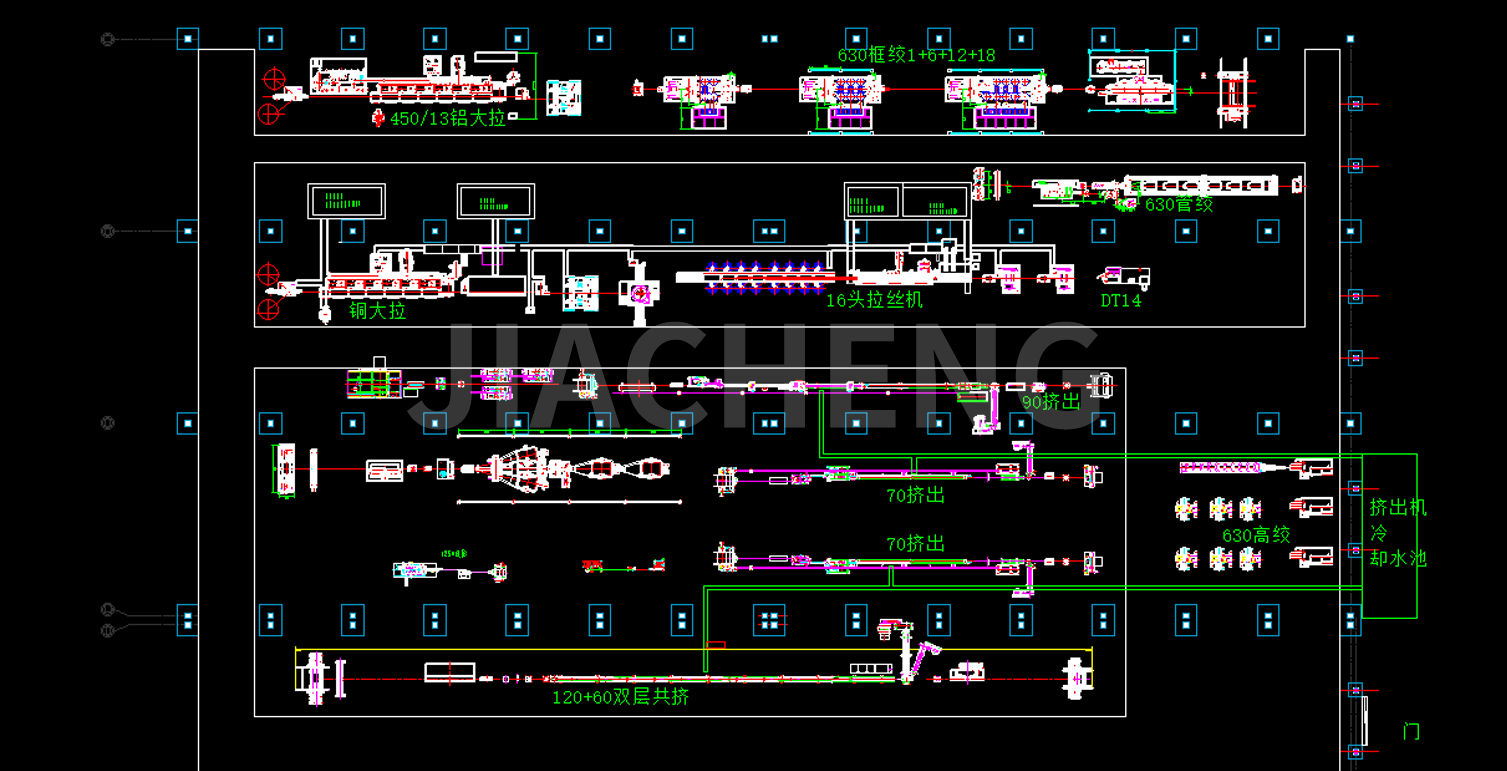

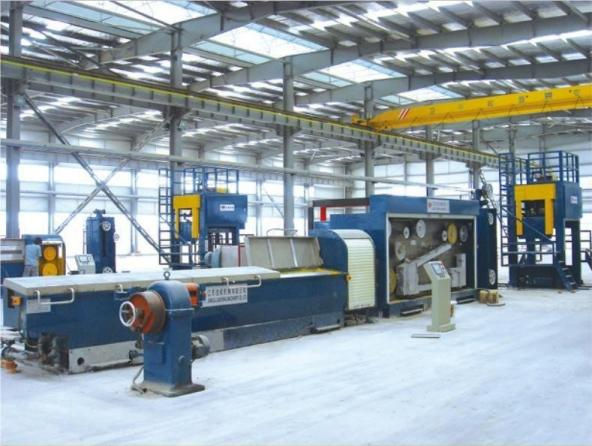

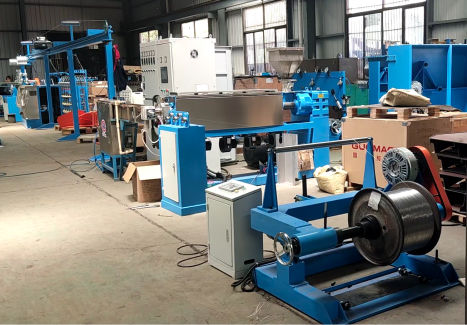

Desene de planificare a fabricii clientului:
(1) LHT450/13 Mașină de defalcare a tijei de cupru cu recoacere
JCJX-LHT450/13 mașina de defalcare a tijei de cupru de mare viteză este de a trage tija de cupru obișnuită de 8 mm la un fir de cupru moale de 1,2-3,5 mm. Capstanele de tragere sunt dispuse într-o linie care este capabilă să lucreze continuu cu viteză mare de tragere. Părțile mecanice și controlul electric se potrivesc între ele și ușor de operat, schimbă matrițele fără pauză și schimbă automat bobinele. Această mașină are caracteristicile de funcționare ușoară, eficiență ridicată și produs de bună calitate.
| Tip mașină | LHT450/13 | LHT450/11 | LHT450/9 |
| Diametrul maxim de intrare (mm) | φ8 | φ8 | φ8 |
| Diametru ieșire (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die Nr. | 13 | 11 | 9 |
| Max. viteza liniei (m/s) | 25 | 22 | 20 |
| Structura corpului | Turnat călcat |
| Tip transmisie | Prin unelte de șlefuit de înaltă precizie |
| Viteză fixă Diametru cabestan (mm) | Viteză fixă Diametru cabestan (mm) |
| Desen capstan | φ450 |
| Puterea motorului principal (KW) | Acoperit cu wolfram |
| Motor de cabestan cu viteză fixă (KW) | 280 |
| Tip de lubrifiere | 75 |
| Tip de lubrifiere | Imersiune |
| Echipament optional | 1. Dispozitiv de recoacere continuă 450T 2. Rake-up dublu 3. Bobinator 4, preluare WS-1000 |
| Dispozitiv de recoacere continuă online |
| Tip de mașină | 450T | 450 TB |
| Sârmă de recoacere Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Tensiune de recoacere (V) | 0-60 | 0-60 |
| Curent de curățare (A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Viteza de recoacere (m/s) | 25 |

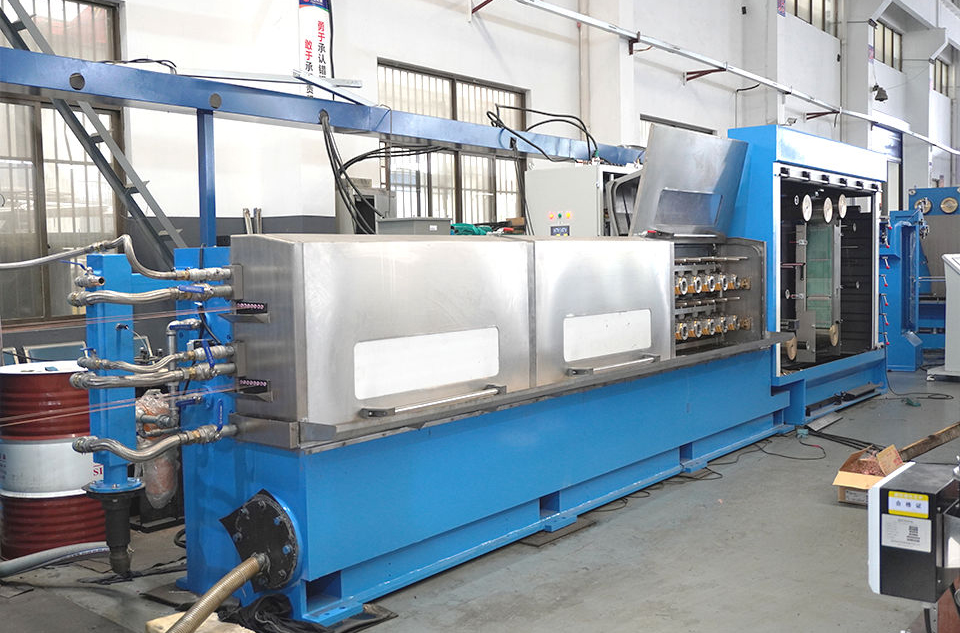

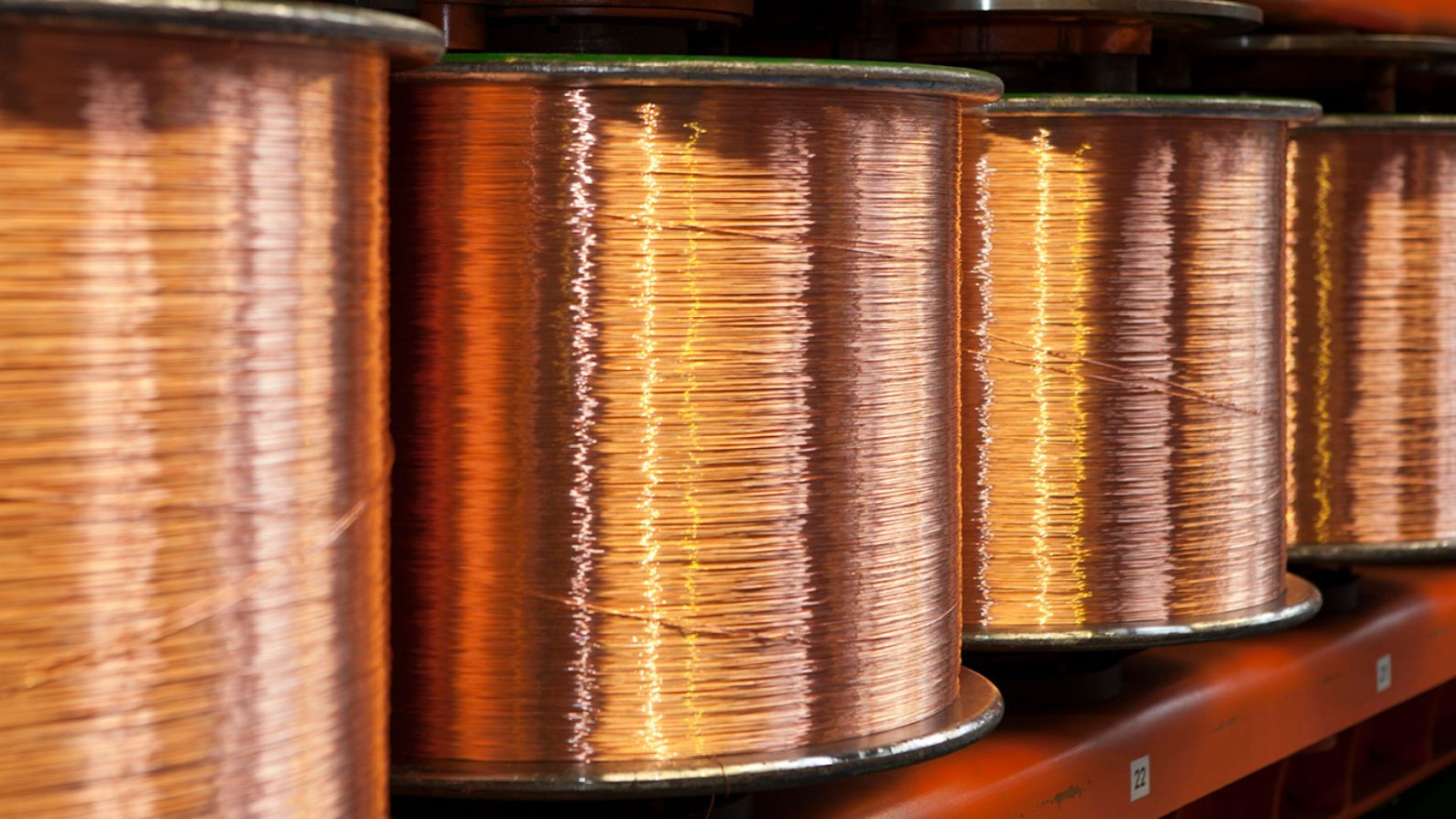

(2) JCJX-DT21/100.16 Mașină de trefilare cu mai multe fire
Unul dintre avantajele cheie ale unei mașini de trefilare cu mai multe fire este productivitatea ridicată. Prin tragerea mai multor fire simultan, mașina crește semnificativ producția în comparație cu mașinile tradiționale de trage cu un singur fir. Mașinile de trefilare cu mai multe fire sunt versatile și pot manipula diferite tipuri de tije metalice și fascicule de sârmă, inclusiv cupru, aluminiu și aliajele acestora.
Diametrul de ieșire: Produceți fire fine de 0,15-0,5 mm
| Tip mașină | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Sârmă de tragere nr. | 4 fire | 16 fire | 20 fire |
| Max. Mori nr. | 18 | 24 | 24 |
| Max. Diametrul admisiei (mm) | Ø1,85 | Ø2.6 | Ø2.6 |
| Diametru ieșire (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Desen Diametru Cabstan (mm) | Ø120 | Ø100 | Ø100 |
| Max. Viteza de desenare (m/s) | 25 | 30 | 30 |

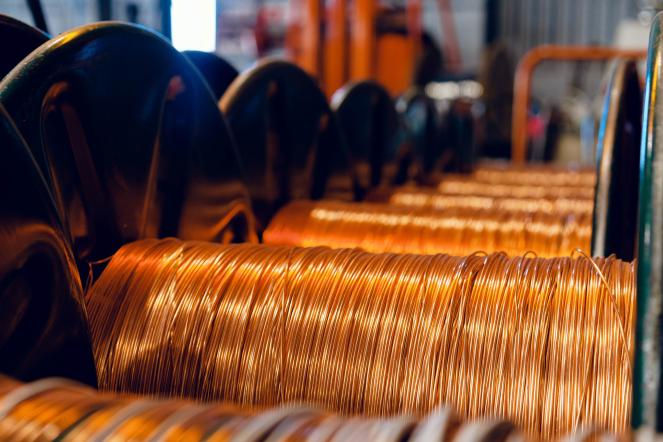

(3) JCJX-650P Mașină de îmbinare automată cu dublu răsucire
Se adaptează la răsucirea sârmei de cupru goale, a sârmei de acoperire cu staniu și a sârmei lăcuite, care au mai mult de 7 fire, frână magnetică, care frână automat la ruperea firului, tensiunea adoptă tipul de ambreiaj cu pulbere magnetică. (ieșire de control PLC)
| Tip mașină | JCJX-650P | JCJX-800P | JCJX-1000 |
| Utilizați | Pentru strângerea a 7 cupru goale, sârmă cositorită, sârmă emailată |
| Tip control | Controlul invertorului PLC HMI |
| Suprafața secțiunii de răsucire (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Diametru fir de cupru (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Pas de răsucire (mm) | 11.61-99.04 | 22.51-152.32 | 22,73-173,66 |
| Direcția de răsucire | S sau Z |
| Tensiune de preluare | Tensiune controlată de ambreiaj magnetic |
| Viteza maximă a arborelui principal (r/min) | 2000 | 1200 | 800 |
| Tip de traversare | Transversale și distanța pot fi reglate prin rulment transversal |
| Ungerea rulmenților | Lubrifiere cu ulei subțire, răcire prin circulație | Mamelon de lubrifiere cu ulei de temperatură ridicată | Mamelon de lubrifiere cu ulei de temperatură ridicată |
| Tipul de încărcare și descărcare a bobinei | Tip hidraulic |
| Max. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Unitate de oprire automată | Oprire automată în timp ce atinge lungimea setării și firul rupt în interior și în exterior |
| Frână | Frână magnetică |
| Puterea motorului (kw) | 7.5 | 11 | 22 |
| Înălțimea centrului arborelui principal (mm) | 850 | 900 | 1100 |

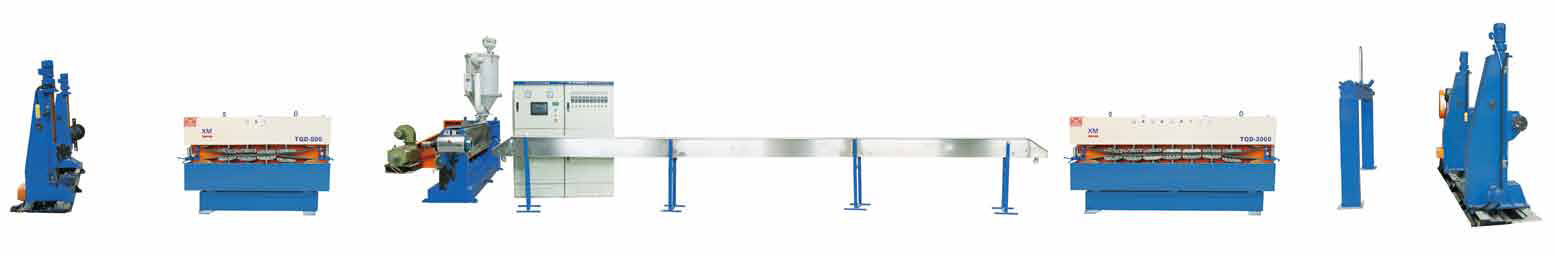

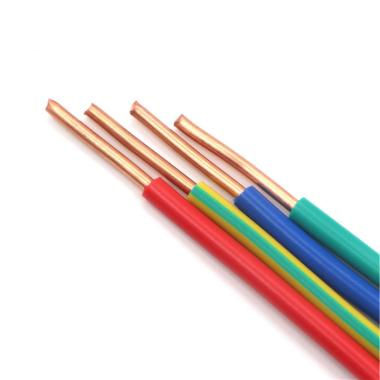

(4) Mașină de extrudare JCJX-70 35
Design precis al șurubului, durabil, fără mucus, nu decolează cromul, schimbă rapid culoarea, cu capacitate mare, de înaltă calitate, concentricitatea firului este mai mare de 90%, cu precizie ridicată ± 0,03. Cu control PLC cu ecran tactil, operare ușoară, mai multă homomizare.
1. Utilizare: este folosit pentru izolarea cablurilor cu PVC, LDPE, NYLON, TPU.
2. Linia de producție constă în: plată, mașină principală, dulap principal, jgheab fix, tracțiune, preluare.
3. Piese opționale: omidă, mașină sclipitoare, indicator cu laser de testare a diametrului, șurub LSZH, preluare și amortizare tip portal, preluare și amortizare tip arbore final.
| Tip | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametru șurub (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Raport L/D șurub | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacitate de extrudare (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacitate de extrudare (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacitate de extrudare (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puterea motorului principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Putere totală | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametrul finisat (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensiunea bobinei de plată (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Puterea de plată | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tip unitate de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Omida | Capastan Omida |
| Puterea unității de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lungimea acumulatorului (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensiunea bobinei de preluare (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puterea de preluare | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Viteza liniei (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensiune (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Greutate (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

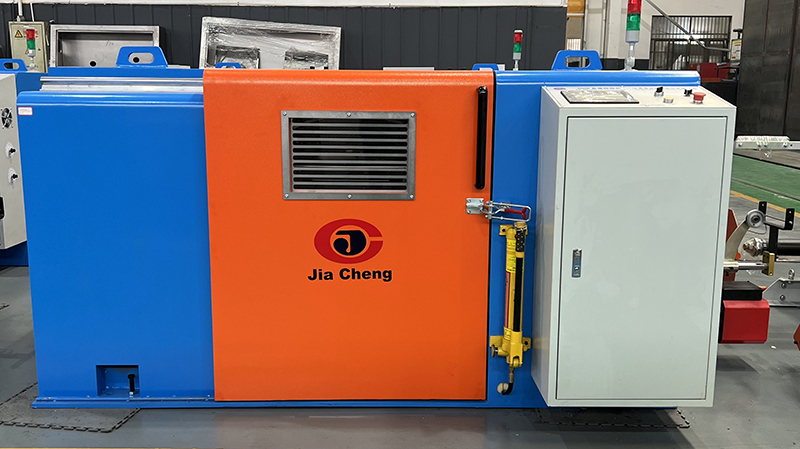

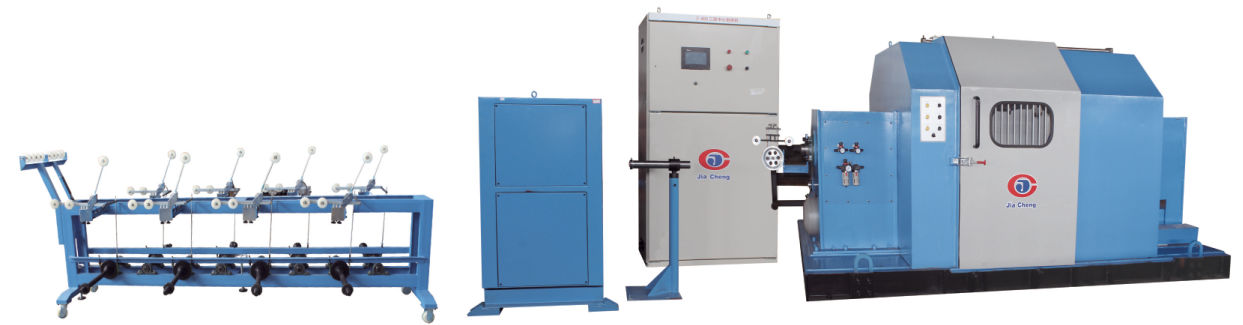

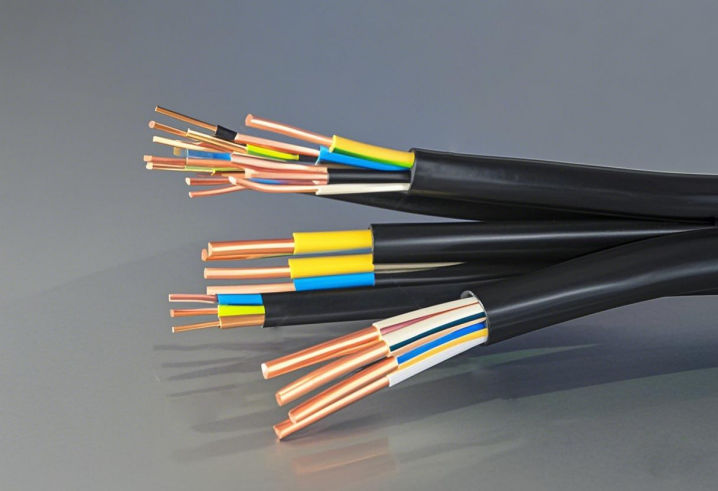

(5) JCJX-1000Mașină cu o singură răsucire cantilever
Este potrivit pentru toate tipurile de cabluri de date, cabluri de comunicație, cabluri speciale răsucite, în același timp completate înfășurare centrală și înfășurare laterală.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diametru bobină de plată (mm) | Φ400-Φ500-Φ630 |
| Diametru bobină de preluare (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diametrul firului aplicabil (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Puterea motorului principal (kw) | 11 | 15 | 15 | 20 |
| Max. diametru lay-up (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Pas de răsucire (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Număr de rotații (r/min) | 1000 | 800 | 600 | 550 |
| Tensiune de preluare | Tensiune pneumatică |
| Stil de traversare | Reglare fără trepte, în funcție de viteza de rotație a bobinei și mișcarea alternativă |
| Distanța de parcurs (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Direcția de răsucire | S sau Z Direction free designation |
| Tip de ambalare | Înfășurare centrală a sârmei sau înfășurare laterală |

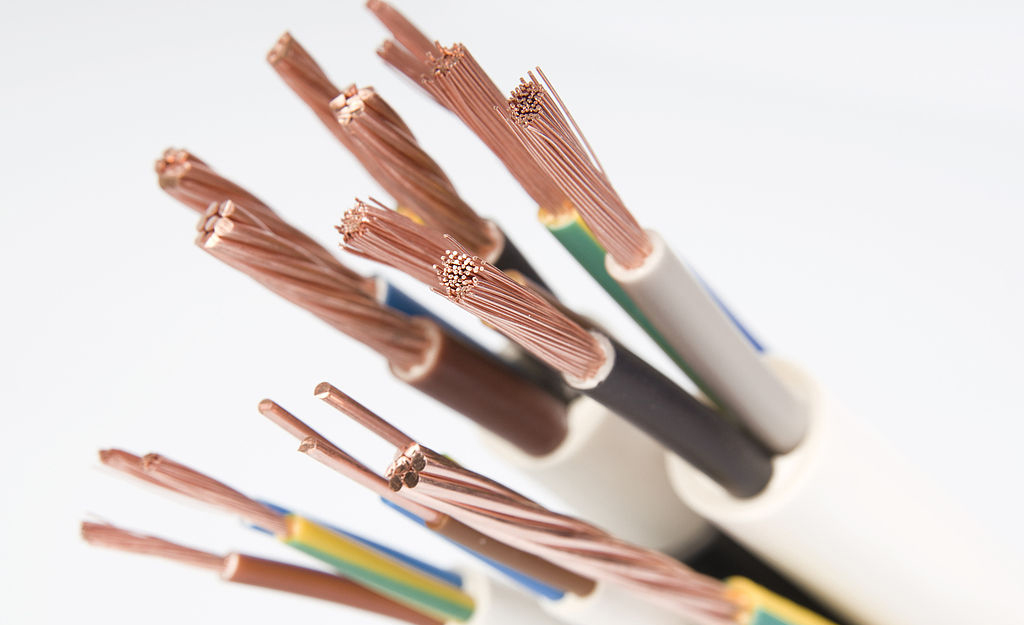

(6) Mașină de extrudare JCJX-90
Domeniul de aplicare: aplicați la producția de cablu izolat PVC, furnizați o manta de protecție pentru cablul cu 2-5 miezuri și 2 * 1,5 mm2 sârmă plată
| Tip | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametru șurub (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Raport L/D șurub | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacitate de extrudare (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacitate de extrudare (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacitate de extrudare (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Puterea motorului principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Putere totală | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametrul finisat (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensiunea bobinei de plată (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Puterea de plată | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tip unitate de transport | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Omida | Capastan Omida |
| Puterea unității de transport | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lungimea acumulatorului (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensiunea bobinei de preluare (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Puterea de preluare | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Viteza liniei (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensiune (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Greutate (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
