Mașină de îmbinare cu dublu răsucire

Prezentare produs

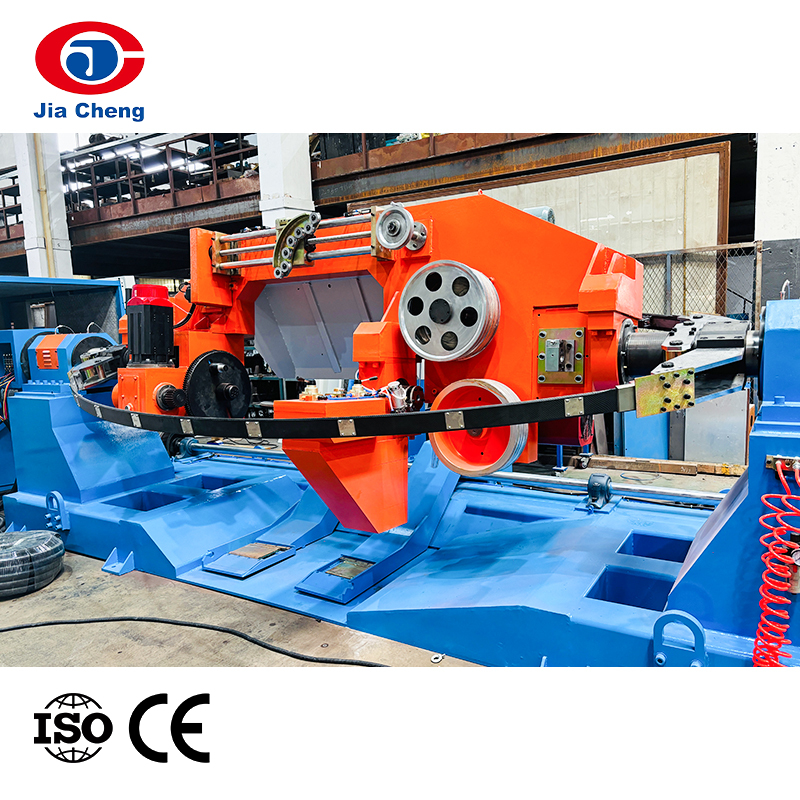

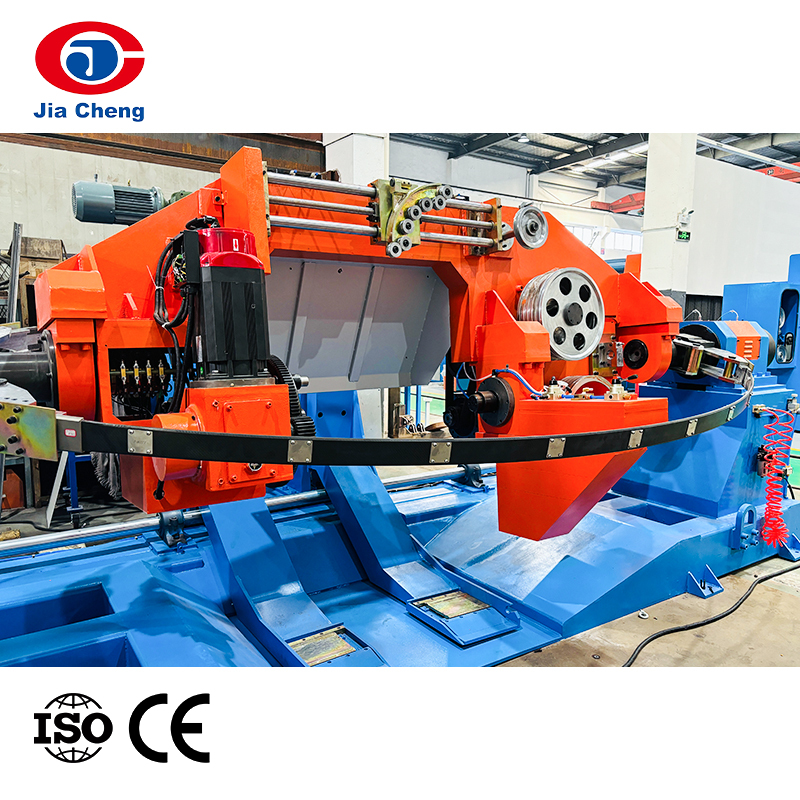

P mașina automată de îmbinare cu dublă răsucire este furnizată pentru răsucirea firelor de cupru goale, a firelor acoperite cu staniu și a firelor emailate cu mai mult de 7 fire. Sârma finisată poate fi utilizată pentru realizarea de cabluri electronice, cablu pentru căști, cablu telefonic, cablu de alimentare, cablu audio, cablu video, cablu auto și cablu de rețea, etc.

Contactați-ne

ÎNAINTE：Niciun articol anterior URMĂTOR：Mașină automată de îmbinare prin răsucire de mare viteză

Caracteristică
Specificație

Pentru strângerea cuprului gol, sârmă cositorită, sârmă emailată.

Specificație:

Model	SJ800			SJ1000		SJ1250
Tipuri de produse din sârmă	Folosit pentru a produce cablu de comunicație, computer, cablu de instrument
Diametrul firului finit (mm)	8,00 mmΦ/max			8,00 mmΦ/max		Sârmă de cupruΦ3.0-10mm PVCΦ5.0-15mm
Răsucire sec. zona	0,80-22,00 mm ² /max			1,20-38,00 mm ² /max		3,50-50,00 mm ² /max
(cupru moale) dia.	0,38-1,60 mmΦ/max			0,45-2,00 mmΦ/max		1,00-2,60 mmΦ/max
Diametru fir izolat.	1,00-2,50 mmΦ/max			1,00-2,50 mmΦ/max		2,00-6,50 mmΦ/max
Viteza liniei/max	150 mpm/max			150 mpm/max		150 mpm/max
Gama de răsucire a pasului	17-200 mm			20-200 mm		40-350 mm
Viteza de pivotare	1200 rpm/max			1000 rpm/max		800 rpm/max
Max. Capacitate de încărcare	900 kg			1500 kg		3000 kg
Direcția de eșuare	Direcția S,Z
Motorul principal	Motor DC 22kw			Motor DC 30kw		Motor DC 50kw
Conducerea capstanului	Motor DC 11kw			Motor DC 15kw		Motor DC 30kw
Unitatea de preluare	Motor DC de 3,7 kW			Motor DC de 5,5 kW		Motor DC de 7,5 kW
Unitate de traversare	Control invertor 0,75kw			Control invertor 0,75kw		Control invertor 0,75kw
Unitatea de încărcare și descărcare	Motor reductor de 0,75kw			Motor reductor de 0,75kw		Motor reductor de 1,5kw
Controlul puterii	Control digital DC
Revizuiți sistemul	Control automat sincron al vitezei liniei
Dimensiunea bobinei bobinei	OD: Φ800mm/max	OD:Φ1000 mm/max			OD: Φ1250mm/max
Dimensiunea spooler OW	OW: 600 mm/max	OW: 750 mm/max			OW: 950 mm/max
Sistem de control	Ecran tactil și controler LCD
Controlul tensiunii bobinei	Control constant al tensiunii
Lay set	Setare digitală pe ecran
Direcția de operare	Mașină stânga/dreapta
Lățimea de traversare	500 mm/max		700 mm/max			900 mm/max
Unitate de traversare	Setare digitală în funcție de diametrul firului
Mod fix de preluare a bobinei	Pneumatic fara arbore
Mod de încărcare și descărcare a bobinei	Platformă de ridicare cu motor, locație automată
Sistem de frânare	Frână cu disc
Modul de lubrifiere a rulmentului	Adăugarea de grăsime periodic
Presiunea aerului	6 kg/cm ²
Tensiune	380V 50Hz
Nivel de zgomot	85db
Dimensiune (LWH)	375021002050			430022002200	600022002200
Greutate	4900 kg			6500 kg	13500 kg

Model	SJ1600		SJ2000
Tipuri de produse din sârmă	Utilizare specială pentru răsucirea conductorului compactat rotund din aluminiu și cupru
Diametrul firului finit (mm)	25 mmΦ/max		35 mmΦ/max
Secțiune de eșuare (torn flexibil)	16÷240mm ² (6AWG-450MCM)
Secțiunea de eșuare (răsucire semi-cadru 1 6)	16÷50mm ² (6-1/0AWG)
CU sectiune compactata Cu	16÷240mm ²		16÷240mm ²
AI secțiune compactată AI	16÷400mm ²		16÷400mm ²
Viteza liniei/Max.	170 m/min		100 mpm/max
Gama de pas al firului	50-700 mm		60-600 mm
Viteza de pivotare	600 rpm/max		350 rpm/max
Max. Capacitate de încărcare	8000 kg		10000 kg
Unghi max.compactat	13%		13%
Scripete de tracțiune	2*Φ600mm		2*Φ1000mm
Direcția de eșuare	Direcția S,Z
Motorul principal	Motor DC 90kw		Motor DC 100kw
Conducerea capstanului	Motor DC 55kw		Motor DC 60kw
Unitatea de preluare	Motor DC de 18,5 kW		Motor DC 22kw
Unitate de traversare	Control invertor 1,1kw		Control invertor 1,1kw
Conducere de încărcare și descărcare	Motor reductor de 1,5kw		Motor reductor de 1,5kw
Controlul puterii	Control digital DC
Revizuiți sistemul	Control automat sincron al vitezei liniei
Dimensiunea bobinei bobinei	OD: Φ1600mm/max	OD: Φ2000mm/max
Dimensiunea spooler OW	OW: 118080080	OW: 1500125010
Sistem de control	PLC interfață om-mașină
Controlul tensiunii	Motor de bobinare care indică controlul tensiunii
Lay set	Setare digitală OLC
Direcția de operare	Mașină stânga/dreapta
Lățimea de traversare	1000mm/max
Unitate de traversare	Setare digitală în funcție de diametrul firului
Mod fix de preluare a bobinei	Pneumatic fara arbore
Mod de încărcare și descărcare a bobinei	Pozitionare automata de lichefiere
Sistem de frânare	Frână cu disc
Modul de lubrifiere a rulmentului	Ungerea cu ulei în mod regulat
Presiunea aerului	8 kg/cm ²
Tensiune	380V 50Hz
Nivel de zgomot	85db
Dimensiune (LWH)	1100055004500		140005500450
Greutate	4900 kg		13500 kg
