Ce este tragerea de sârmă și cum funcționează mașinile de sârmă

Ce este sârma de tragere?

Sârma de tragere este procesul de reducere a unei tije sau a unei sârme de metal la un diametru mai mic, trăgând-o printr-o serie de matrițe conice sub tensiune. Rezultatul este un fir cu toleranțe dimensionale mai strânse, finisare îmbunătățită a suprafeței și proprietăți mecanice îmbunătățite în comparație cu tija originală. Acest proces de prelucrare la rece este fundamental pentru fabricarea firelor electrice de cupru, cablurilor de oțel, conductoarelor de aluminiu, arcuri din oțel inoxidabil și a nenumăratelor alte produse utilizate în industria construcțiilor, auto, electronică și telecomunicații.

Practic, o tijă de oțel cu diametrul de 6,5 mm poate fi trasă până la 0,10 mm prin treceri succesive, realizând o reducere totală a suprafeței de peste 99%. Procesul funcționează deoarece metalul este ductil - se deformează plastic fără a se fractura atunci când este tras printr-o matriță la un unghi și viteză controlate.

Cum funcționează procesul de trefilare pas cu pas

Procesul de trefilare urmează o secvență bine definită care transformă materialul brut de tijă în sârmă finită cu specificații precise:

1. Pregătirea tijei: Tija de intrare (de obicei de 5,5–13 mm) este curățată prin decapare cu acid sau detartrare mecanică pentru a îndepărta depunerile și oxizii care ar deteriora matrițele.
2. Arătând: Un capăt al tijei este conic (ascuțit), astfel încât să poată fi trecut prin prima matriță și prins de blocul de tragere.
3. Lubrifiere: Sârma trece printr-o cutie de lubrifiant (pudră de săpun uscat, emulsie de ulei sau lubrifiant umed) pentru a reduce frecarea și uzura matriței.
4. Desen matriță: Sârma este trasă printr-o matriță întărită - de obicei carbură de tungsten pentru dimensiuni grele și diamant policristalin (PCD) pentru sârmă fine - reducând aria secțiunii transversale cu 10-30% per trecere.
5. Recoacere intermediară (dacă este necesar): După o muncă semnificativă la rece, sârma este înmuiată într-un cuptor (600–900°C pentru oțel) pentru a restabili ductilitatea înainte de tragere ulterioară.
6. Spooling: Firul finit este înfășurat pe bobine sau bobine la tensiune controlată pentru expediere sau procesare în aval.

Fiecare trecere a matriței întărește metalul, crescând rezistența la tracțiune. Sârma de oțel cu conținut ridicat de carbon tras la 2 mm, de exemplu, poate atinge rezistențe la tracțiune de 1.800–2.200 MPa — mult mai mare decât 600–900 MPa a tijei laminate la cald inițiale.

Ce este o mașină de sârmă?

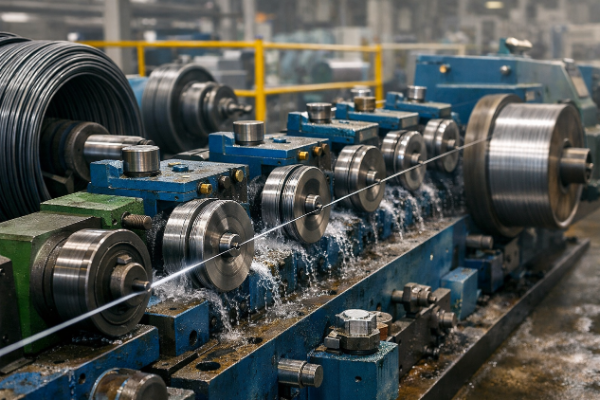

O mașină de trefilare este un echipament industrial care mecanizează și automatizează procesul de trefilare, trăgând sârmă printr-una sau mai multe matrițe la viteze controlate folosind cabestane motorizate sau blocuri de tragere. Mașinile moderne variază de la blocuri de taur cu o singură matriță utilizate pentru defalcarea tijelor grele până la mașini de trefilare fină continue cu 25 de matrițe, capabile să producă sârmă mai subțire decât părul uman la viteze care depășesc 3.000 m/min.

Mașinile de trefilare sunt clasificate în funcție de material (oțel, cupru, aluminiu), domeniul de diametru al firului, numărul de treceri de trefilare (filiere) și configurația antrenării. Selectarea tipului potrivit de mașină determină direct productivitatea, calitatea firului și consumul de energie.

Principalele tipuri de mașini de trefilare

Aplicațiile diferite necesită configurații diferite de mașină. Tabelul de mai jos rezumă cele mai comune tipuri:

Mașini de desenat uscat vs. umed

Metoda de lubrifiere împarte mașinile în două mari familii. Mașini de desenat uscat folosesc lubrifianți sub formă de pulbere (săpun, var, borax) și sunt standard pentru sârmă de oțel până la aproximativ 0,5 mm. Mașini de desenat umed scufundați atât matrițele, cât și capstanele într-o emulsie ulei-apă, permițând trefilarea sârmei fine și ultrafine la viteze foarte mari, cu răcire și durată superioară a matriței.

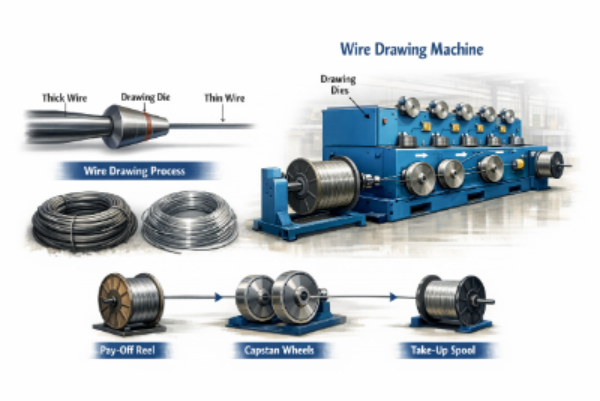

Componentele cheie ale unei mașini de trefilare

Înțelegerea anatomiei mașinii ajută operatorii să depaneze problemele și să optimizeze performanța:

• matriță de desen: Instrumentul de bază — un vârf (carbură de tungsten sau diamant PCD) montat într-o carcasă de oțel. Geometria matriței (unghiul de apropiere de obicei 6–15°, lungimea rulmentului) determină calitatea deformării și durata de viață a matriței.
• Desen capstan/bloc: Un tambur rotativ care aplică tensiune pentru a trage firul prin matriță. Diametrul și finisajul suprafeței afectează înfășurarea și alunecarea firului.
• Stand de plată: Ține și controlează bobina de alimentare, menținând tensiunea corectă din spate pentru a preveni prăbușirea bobinei sau îndoirea firului la intrare.
• Sistem de lubrifiere: Cutii de matriță pentru mașini uscate sau un rezervor de emulsie cu recirculare cu filtrare pentru mașini umede. Lubrifiantul contaminat provoacă defecte de suprafață și sârmă ruptă.
• Preluare/spooler: Înfășoară firul finit pe bobine sau bobine la tensiune controlată. Traversarea de precizie asigură înfășurarea uniformă a stratului.
• Sistem de antrenare: Unitățile de frecvență variabilă (VFD) de curent alternativ permit controlul precis al vitezei cabestanului și sincronizarea vitezei pe mai multe blocuri de desen, esențiale pentru evitarea ruperii cablului.
• Sistem de racire: Cabstanele sau suporturile de matriță răcite cu apă disipă căldura generată de deformare și frecare, protejând proprietățile firului și geometria matriței.

Proiectarea matrițelor de trefilare și reducerea suprafeței

Matrița este cel mai important consumabil în trefilarea sârmei. Geometria sa controlează eficiența deformării, calitatea suprafeței și proprietățile mecanice ale firului.

Zonele de morți

O matriță de desen standard are patru zone distincte:

• Zona de intrare/clopot: Ghidează firul în matriță fără contact ascuțit.
• Zona de apropiere/reducere: Suprafața unghiulară (de obicei 2α = 12–24° unghi total inclus pentru oțel) unde are loc reducerea reală a diametrului.
• Zona de rulment/terren: O secțiune paralelă scurtă care dimensionează firul la diametrul final și îmbunătățește rotunjimea. Lungimea tipică este de 25-35% din diametrul de ieșire.
• Zona de relief/ieșire din spate: Previne intarirea firelor la iesire si faciliteaza indepartarea peliculei de lubrifiere.

Reducere de suprafață per trecere

Reducerea suprafeței (r) se calculează astfel: r = (A₀ − A₁) / A₀ × 100% , unde A₀ este secțiunea transversală de intrare și A₁ este secțiunea transversală de ieșire. Valorile tipice sunt:

• Cupru moale și aluminiu: 20–35% pe trecere
• Oțel cu conținut scăzut de carbon: 15–25% pe trecere
• Oțel cu conținut ridicat de carbon sau inoxidabil: 10–18% pe trecere
• Sârmă ultrafină (metale prețioase): 5–12% pe trecere

Reducerea excesivă pe trecere crește riscul de defecte de spargere centrală și rupere a firului, în special în materialele cu conținut ridicat de carbon.

Viteza mașinii de trefilare și randamentul producției

Viteza mașinii este unul dintre cei mai importanți parametri care afectează atât productivitatea, cât și calitatea firului. Viteza de desenare variază enorm în funcție de material și dimensiunea firului:

Mașinile de mare viteză necesită lubrifiere, răcire și materiale de matriță proporțional avansate pentru a menține o calitate constantă. Creșterea vitezei cu doar 20% fără o răcire adecvată poate crește temperatura matriței cu 80-120°C , accelerând rapid uzura.

Defecte comune de sârmă și cum să le preveniți

Chiar și mașinile bine întreținute pot produce sârmă defecte dacă parametrii procesului variază. Recunoașterea cauzelor defectelor accelerează acțiunile corective:

• Ruperea firului: Cel mai frecvent este cauzată de reducerea excesivă pe trecere, matrițe uzate sau dimensionate incorect, cusături de suprafață în tija de intrare sau lubrifiere inadecvată. Rata de rupere peste 1 rupere pe tonă semnalează o problemă sistemică.
• Variația diametrului (ovalitatea): Rezultate din zona de rulment uzată a matriței, tensiune neuniformă din cabestan sau vibrații. Firul magnetic de cupru cu ovalitate peste 0,5% cauzează defecțiuni de izolație la motoare.
• Zgârieturi și cusături la suprafață: Cauzat de crestături ale matriței, lubrifiant contaminat sau resturi din cutia matriței. Critic pentru oțel inoxidabil și sârmă de calitate medicală.
• Izbucniri centrale (crăpături Chevron): Fracturi interne invizibile la suprafață, cauzate de unghiurile mari ale matriței combinate cu reducerea redusă. Deosebit de periculoasă în firele din beton precomprimat.
• Fisurarea tensiunii reziduale: Lucrarea excesivă la rece fără recoacere intermediară creează tensiuni interne mari care provoacă fisuri întârziate în bobine după tragere.

Materiale procesate în mod obișnuit de mașinile de trefilare

Mașinile de trefilare procesează un spectru larg de metale, fiecare cu provocări distincte:

• Oțel cu conținut scăzut de carbon (≤0,10% C): Folosit pentru cuie, plasă, sârmă ghimpată și inginerie generală. Ductilitatea ridicată permite reduceri mari pe trecere.
• Oțel cu conținut ridicat de carbon (0,60–0,95% C): Folosit pentru sârmă de arc, talon de anvelopă, șuviță PC și frânghii. Necesită un control strâns al brevetării (tratament termic) înainte de tragere pentru a obține microstructura necesară.
• Oțel inoxidabil: Se întărește foarte repede; necesită recoacere frecventă și lubrifianți specializați (uleiuri clorurate sau acoperire cu oxalat).
• Cupru și aliaje de cupru: Cel mai mare volum de sârmă neferoasă trasă la nivel global. Cuprul moale nu necesită recoacere între treceri pentru reduceri moderate, dar trebuie să fie recoacet pentru a menține conductivitatea pentru clasele electrice.
• Aluminiu și aliaje de aluminiu: Desenat pentru liniile electrice aeriene (conductoare AAC, AAAC, ACSR) și firul clădirii. Rezistența scăzută necesită unghiuri mai blânde ale matriței și un control atent al tensiunii.
• Tungsten și molibden: Desenat pentru filamente de lămpi și aplicații la temperatură înaltă; necesită trefilare la temperatură ridicată și matrițe diamantate.

Selectarea unei mașini de trefilare: factori cheie de evaluat

Achiziționarea sau specificarea unei mașini de trefilare implică mai mult decât un interval de diametre de potrivire. Evaluați cu atenție acești parametri înainte de a efectua:

• Forța maximă de tragere (kN): Trebuie să depășească limita de curgere a secțiunii transversale a firului la prima ieșire a matriței. Mașinile subdimensionate rup firele sau se blochează sub sarcină.
• Numărul de treceri la tragere: Mai multe treceri permit un diametru final mai fin și o distribuție mai bună a lucrării pe matriță, dar cresc amprenta mașinii și costul de capital.
• Tipul de acționare și control: Variațiile de curent alternativ controlate de VFD asigură o accelerare și sincronizare lină a vitezei. Sistemele mai vechi cu ambreiaj cu alunecare sunt predispuse la vârfuri de tensiune care sparg firele fine.
• Capacitate de racire: Verificați că răcirea capstanului și răcirea lubrifiantului pot menține temperaturile în limite la viteza maximă de producție.
• Ora de schimbare a morții: La o mașină cu mai multe matrițe care produce sârmă de oțel de 3 mm la 10 m/s, o schimbare a matriței de 10 minute reprezintă aproximativ 6.000 m de producție pierdută . Suporturile de matriță cu schimbare rapidă reduc semnificativ timpul de nefuncționare.
• Automatizare si monitorizare: Mașinile moderne încorporează instrumente de măsurare a diametrului laser, senzori de tensiune și controale PLC care detectează rupturi și deviația parametrilor în timp real, reducând ratele de deșeuri cu 15-30% în comparație cu mașinile monitorizate manual.

Trefilarea sârmei vs. alte procese de formare a metalelor

Trefilarea este uneori confundată cu procesele conexe. Înțelegerea diferențelor clarifică când se aplică fiecare metodă:

• Trefilare vs. extrudare: În extrudare, metalul este împins printr-o matriță; la desen se trage. Desenul produce o mai bună precizie dimensională și întărire la lucru; extrudarea este preferată pentru aliajele neductile și profilele goale.
• Trefilare vs. rulare: Laminarea folosește compresia între role, potrivită pentru produse plate și tije mari. Desenarea este preferată pentru sârmele rotunde sub aproximativ 8 mm, unde limitarea matriței asigură o rotunjime precisă.
• Trefilare vs. swaving: Prelevarea folosește lovituri radiale de ciocan pentru a reduce diametrul, preferate pentru produsele conice sau materialele sensibile la tensiuni de tracțiune în timpul tragerii matriței.

Pentru producerea de lungimi lungi de sârmă cu toleranță strânsă la diametru (±0,005 mm realizabil pe cupru fin), trefilarea sârmei prin matrițe progresive rămâne cea mai eficientă și mai rentabilă metodă de formare la rece disponibilă.
